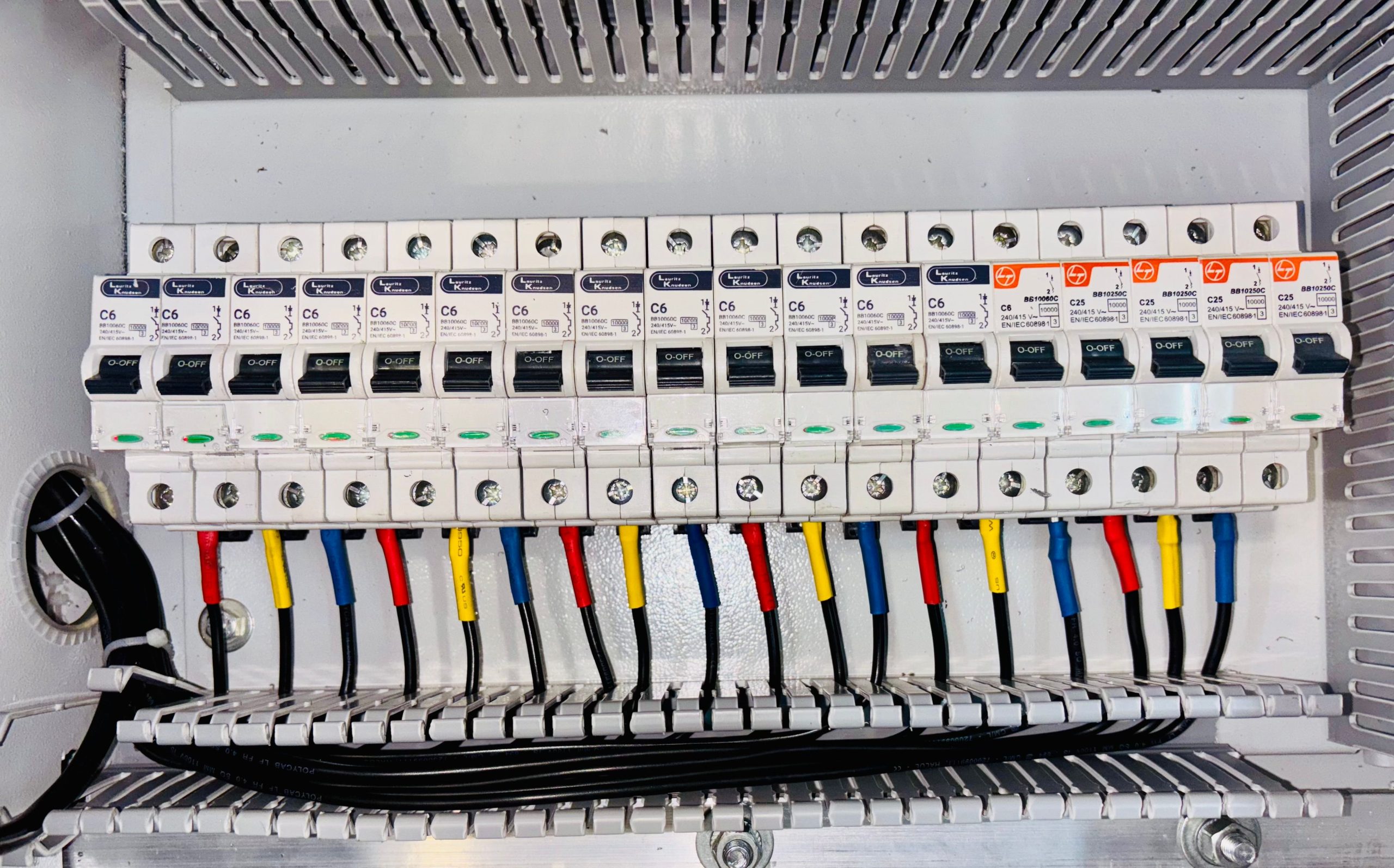

Ce que vous devez savoir sur le contacteur jour nuit
- Le contacteur jour nuit commute automatiquement le chauffe-eau sur les heures creuses Enedis, avec une économie annuelle supérieure à 150 euros pour un ménage standard selon l’ADEME.
- Deux circuits strictement séparés : le circuit de commande (bornes A1/A2, signal téléinfo Linky) et le circuit de puissance (alimentation chauffe-eau) — les confondre grille la bobine en quelques secondes.
- Les modèles Legrand CT120 et Schneider GC1610 dominent les tableaux résidentiels ; prévoir un calibre minimum 16A pour un chauffe-eau de 3 000W.
- L’erreur la plus coûteuse est de brancher A1 sur la phase 230V générale au lieu du signal heures creuses : le chauffe-eau consomme alors au tarif plein 24h/24.
- Le câblage se résume à cinq connexions : A1 (signal HC), A2 (neutre), entrée puissance, sortie puissance, terre obligatoire selon la norme NF C 15-100.
Un fil inversé sur le contacteur, et votre chauffe-eau chauffe en heures pleines toute la journée. La facture grimpe sans signe visible et vous ne comprenez pas pourquoi. J’ai vu ça chez trop de propriétaires persuadés d’avoir tout bon. Le schéma branchement contacteur jour nuit paraît abscons au premier regard. Une fois la logique comprise, c’est une autre histoire.
Le principe repose sur deux circuits bien séparés. Le circuit de commande reçoit le signal heures creuses du compteur. Le circuit de puissance alimente le chauffe-eau uniquement quand ce signal arrive.
À quoi sert vraiment un contacteur heure creuse ?

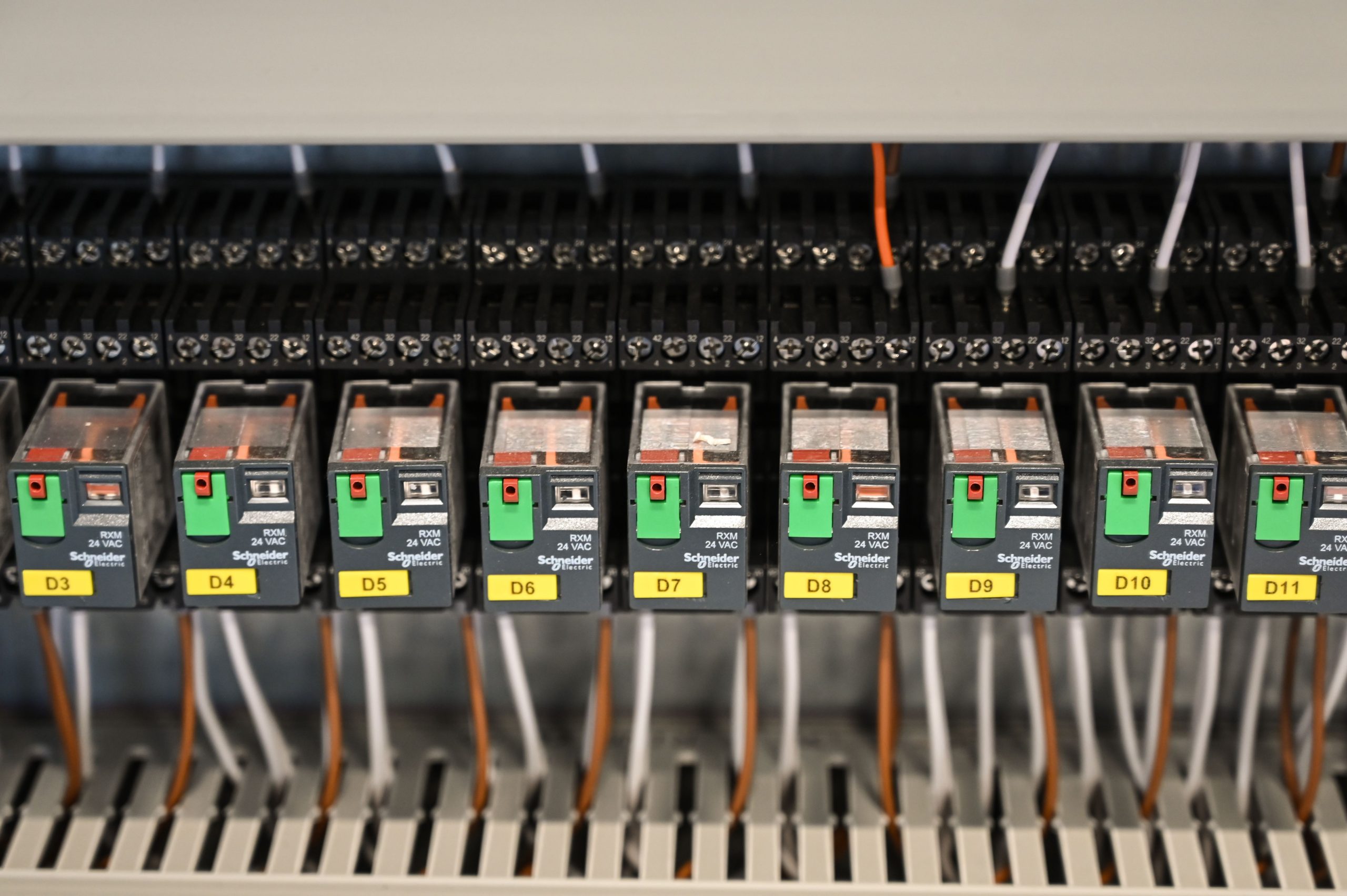

Le contacteur jour nuit est un interrupteur automatique commandé à distance. Il ouvre ou ferme le circuit d’alimentation du chauffe-eau selon le signal envoyé par Enedis. Ce signal correspond aux plages heures creuses de votre abonnement.
Sans contacteur, votre chauffe-eau chauffe quand il veut, au tarif plein. Avec un branchement correctement réalisé, il ne chauffe qu’aux heures où l’électricité coûte moins. C’est une économie réelle, pas une promesse marketing !
💡 Un chauffe-eau de 200 litres consomme entre 1 500 et 3 000 kWh par an. Au tarif heures creuses EDF, cette consommation revient entre 30 et 40 % moins cher qu’en heures pleines. Selon l’ADEME, l’économie annuelle dépasse 150 euros pour un ménage standard.
Les marques les plus répandues en France sont Legrand, Hager et Schneider Electric. Les modèles CT120 de Legrand et GC1610 de Schneider dominent les tableaux résidentiels. Les numéros de bornes varient selon les modèles : lisez toujours votre notice avant de commencer.
Comment lire un schéma branchement contacteur jour nuit ?
Savoir brancher ne suffit pas. Comprendre le schéma évite les erreurs coûteuses.
Tout schéma électrique contacteur jour nuit se lit en deux couches distinctes. Le circuit de commande est tracé en trait fin sur le plan. Le circuit de puissance est tracé en trait épais. Ne les confondez jamais.
Sur le circuit de commande, repérez les bornes A1 et A2. Ce sont les bornes de la bobine interne du contacteur. A1 reçoit la phase du signal heures creuses issu du compteur Linky. A2 se connecte au neutre général du tableau.
Contacteur ouvert ou fermé ? Tout dépend de la tension présente sur A1. Quand le signal heures creuses arrive, la bobine attire mécaniquement le contact de puissance et ferme le circuit. Sans signal, le contact reste ouvert et le chauffe-eau ne consomme rien.
Les bornes d’entrée de puissance reçoivent la phase et le neutre depuis votre disjoncteur chauffe-eau. Les bornes de sortie partent directement vers le chauffe-eau. Un câble de terre complète le câblage, rendu obligatoire par la norme NF C 15-100.
✅ Règle fondamentale : le circuit de commande ne transporte jamais la puissance destinée au chauffe-eau. Ces deux circuits sont physiquement séparés à l’intérieur du contacteur. Les confondre détruit la bobine en quelques secondes.
Le câblage contacteur jour nuit étape par étape
Le schéma est clair. Place au branchement physique.

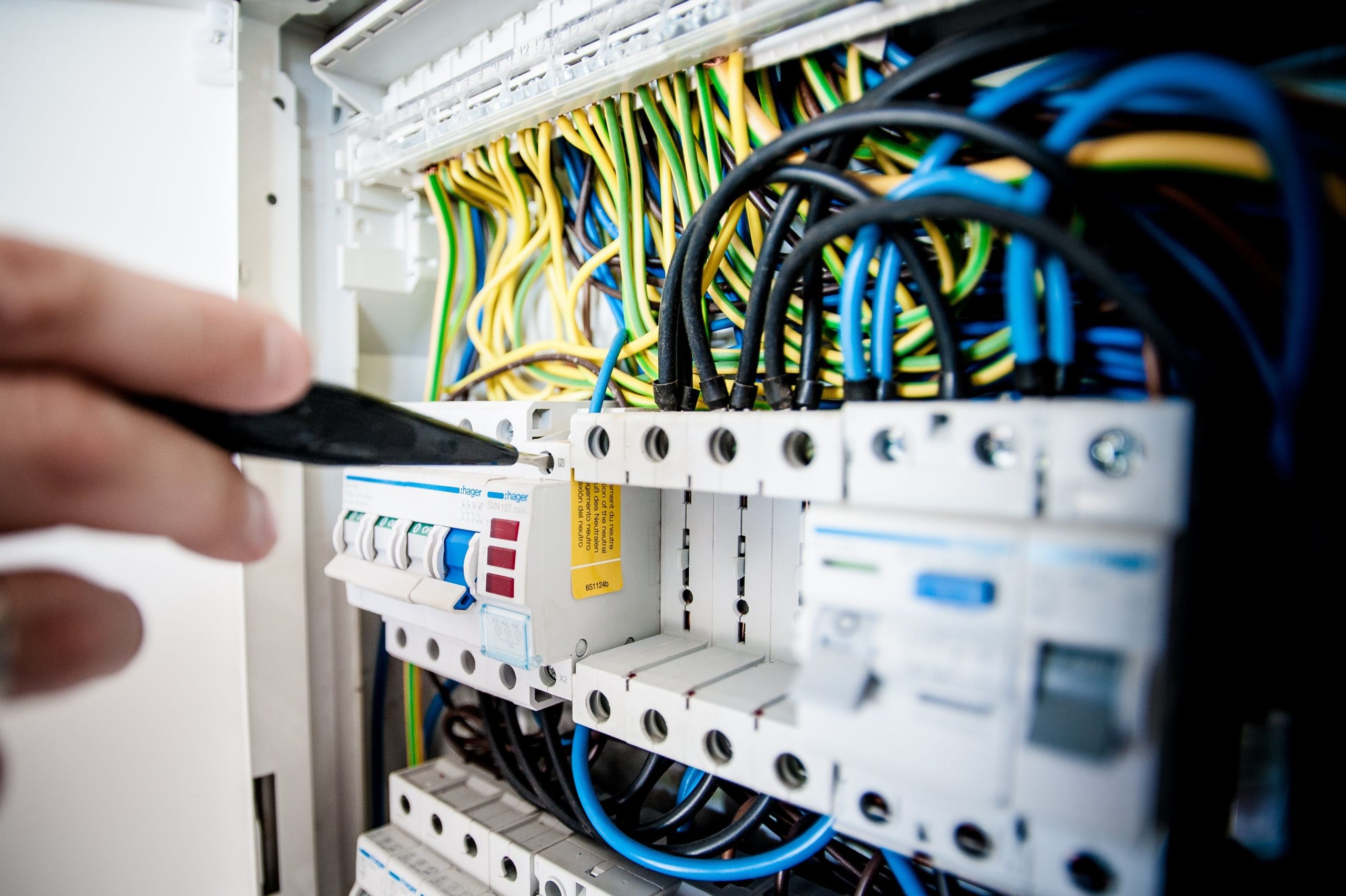

Commencez par couper le disjoncteur général du tableau. Vérifiez l’absence de tension avec un multimètre avant de toucher un seul fil. Ne touchez jamais un fil sans avoir coupé le disjoncteur !
Identifiez la sortie heures creuses de votre compteur Linky. Sur les modèles récents, ce signal sort via un module dédié dans le coffret. Sur les anciens compteurs à affichage mécanique, ce signal provient du disjoncteur de branchement EDF.
- Borne A1 : phase du signal heures creuses (fil violet ou bleu selon l’installation)
- Borne A2 : neutre général du tableau électrique
- Bornes d’entrée puissance : phase et neutre depuis le disjoncteur chauffe-eau
- Bornes de sortie puissance : fils allant directement au chauffe-eau
- Borne PE : terre verte et jaune, obligatoire sans exception
Le raccordement contacteur jour nuit s’arrête là. Cinq connexions au total, deux circuits indépendants. Le câblage est beaucoup plus simple que prévu !
Refermez le contacteur, réactivez les disjoncteurs, et attendez les heures creuses. Le contacteur doit émettre un clic net au moment du déclenchement. Pas de clic ? Vérifiez la tension sur A1 avec votre multimètre.
Quelles erreurs grillent votre installation ?
Le câblage terminé, voici les pièges qui font tout rater.
L’erreur la plus répandue : brancher A1 sur la phase 230V générale au lieu du signal heures creuses. Le contacteur reste fermé en permanence. Le chauffe-eau consomme toute la journée au tarif plein, sans aucun bénéfice.
L’erreur suivante est plus grave. Inverser les bornes de commande et les bornes de puissance. La bobine reçoit une tension sous charge qu’elle ne supporte pas. Un contacteur grillé en 30 secondes, ça fait mal !
Troisième piège : sous-dimensionner le calibre. Pour un chauffe-eau de 3 000W, le courant atteint 13A. Un modèle de 16A minimum est requis, 20A par mesure de prudence. Ce point est d’ailleurs à prendre en compte dans le cadre de la nouvelle loi DPE 2026, qui renforce les exigences sur les installations électriques dans les logements mis en location.
| Erreur fréquente | Conséquence | Correction |
|---|---|---|
| A1 sur phase générale | Contacteur toujours fermé, tarif plein 24h/24 | Brancher sur signal téléinfo Linky |
| Commande et puissance inversées | Bobine grillée immédiatement | Relire le schéma avant tout branchement |
| Absence de fil de terre | Non-conformité NF C 15-100 | Câble vert et jaune sur borne PE |
| Calibre insuffisant | Surchauffe des contacts, risque incendie | Minimum 16A, préférer 20A pour 3 000W |
Schéma électrique chauffe-eau jour nuit : monophasé ou triphasé ?
Les erreurs évitées, voici les configurations que vous rencontrerez sur le terrain.
La grande majorité des chauffe-eaux résidentiels fonctionnent en monophasé. Le schéma électrique chauffe-eau jour nuit monophasé ne comporte qu’une seule phase à commuter. C’est la configuration que vous rencontrerez dans presque tous les logements.
Monophasé ou triphasé ? La bobine A1/A2 reste strictement identique dans les deux cas. Seul le circuit de puissance change. Sur un contacteur triphasé, six bornes de puissance remplacent les deux bornes du modèle monophasé.
Les cumulus triphasés dépassent généralement 300 litres de capacité. Legrand et Schneider Electric proposent des contacteurs triphasés compatibles avec ce type de cablage contacteur jour nuit. La logique de lecture du schéma reste rigoureusement la même !
🔌 Pour dimensionner votre contacteur, divisez la puissance du chauffe-eau (en watts) par 230. Un modèle de 2 000W tire environ 8,7A. Choisissez le calibre commercial immédiatement supérieur : 16A dans ce cas, jamais un calibre inférieur qui surchauffera les contacts.
Maîtriser le schéma branchement contacteur jour nuit, c’est stopper des années de surconsommation inutile. Identifiez les bornes A1 et A2. Branchez le signal téléinfo sur la bobine. Connectez le chauffe-eau sur les bornes de puissance. Coupez le courant avant chaque intervention, sans exception. Faites-le une fois correctement et vous ne tâtonnez plus jamais.
